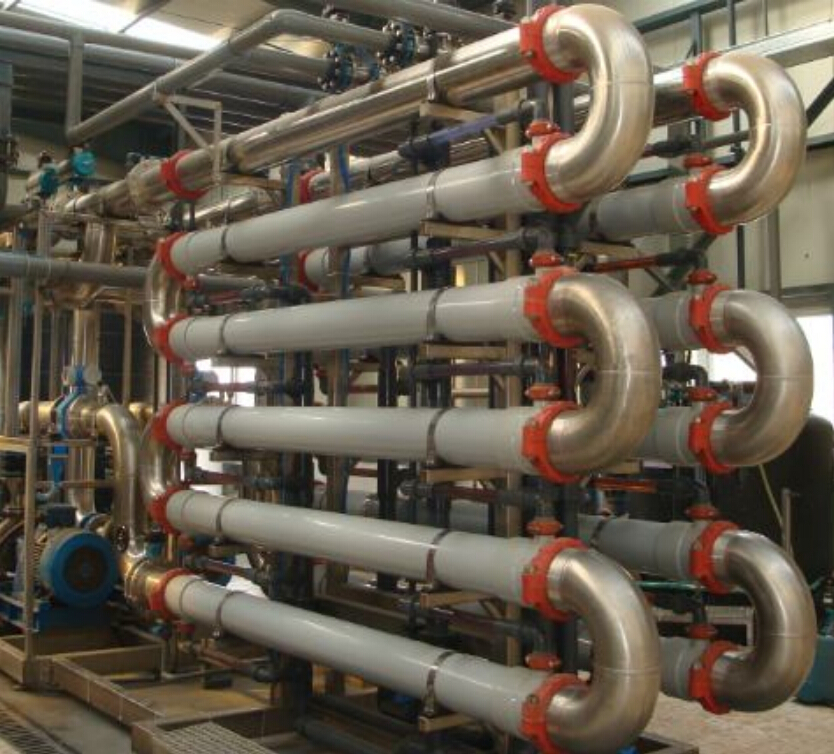

Norit諾芮特Aquaflex臥式式超濾膜SXL-225FSFC 55m2
Norit諾芮特XIGA臥式超濾膜SXL-225FSFC性能簡介：
• 膜材質采用極性聚醚砜膜；
• 毛細管膜，膜絲直徑 0.8、1.5mm;
• 不對稱膜/多微孔
• 內壓式過濾
• 針對大型水凈化工程設計
• 高性能，高抗污染性
• 膜元件可以通過反洗獲得有效恢復
連接件規格
• 進水部分
標準 8 寸(219.1mm)，帶 FlushSeal®密封墊的 Victaulic® 卡箍：DIN2633,150NW
NB.連接件最大內徑＝188mm
• 出水部分
連接：DIN11851,65NW
軸向封頭，帶標準 2 1/2 ”(73.0mm) FlushSeal 的 Victaulic® 卡箍®密封墊
NORIT諾芮特超濾膜應用范圍：
• RO 和 NF 的預處理
• 地表水處理
• 飲用水和工藝用水
• 二級排放廢水處理
Norit諾芮特超濾膜組成成分：
• 聚乙烯吡咯酮聚醚砜共混極性膜（專利產品）
• M5：含有丙三醇保護膜孔，亞硫酸抑制微生物滋生
諾芮特超濾膜運行參數：
參數 單位 數值 備注
過濾壓降 MPa -0.30...+0.30
最大膜孔徑 nm 10
截留分子量 kDa 150 On 1wt% PVP at 1 bar
凈水膜通量 l/m2 .h 500 實驗采用 RO 出水
入水 pH 值范圍 1-13
耐氯性 ppm.h 250000 500ppm max.at 0-40℃
溫度 ℃ 1-40
注意：同時在額定 pH 值，濃度，壓力和溫度下工作，會大大降低膜的壽命
• 反洗水中不能含有懸浮顆粒，需要用超濾產出水或質量更高的水；
• 反洗泵要采用耐腐蝕材料：塑料或不銹鋼。如果使用壓縮空氣推動反洗水，不允許兩相混合的氣/
水進入膜組件。
• 為防止機械力破壞，避免膜單元或膜組件遇到劇烈的溫度變化，尤其是迅速的溫度下降。運行溫度
不能超過 40℃。將膜及組件緩慢地恢復到室溫（通常為 1 /min ℃ ）。如不按此操作，會嚴重影響膜質量
諾芮特超濾膜保養維護和清洗：
根據進入膜系統的過濾溶劑的性質，可以選擇以下清洗劑：
化學藥劑 NaOCl (Active Chlorine) 最大 200ppm，最高 40℃，最長 30 分鐘/每日
H 2 O 2 最大 100-200ppm,40℃
NaOH +EDTA PH < 12+1 wt%
HCl PH > 1
檸檬酸 2wt%
工藝參數
此種膜元件用于全流過濾的過濾方式。
典型工藝參數如下：
運行壓力 ： 0.1～0.2MPa
運行壓差 ： 0.01～0.1MPa
反洗壓力 ： <0.3MPa
過濾水通量 ： 60～135 L/m P 2 P .h
過濾周期 ： 15～60 分鐘（根據原水水質而定）
反洗通量：250～300 L/m P 2 P .h
反洗時間 ： 30～60 秒（根據原水水質而定）
CEB間隔：12h～48h （根據原水水質而定）
CEB加藥種類及濃度：
HCl： pH=2(500ppm)
NaClO：200ppm
NaOH： 500ppm
酶混合物
建議清洗或消毒時將 pH 值限制在 1－13 之間，溫度不超過 80℃（根據膜組件類型）。
如果標準的清洗方法不能有效地去除污垢，可以嘗試濃度更高的清洗方法。請與 X－FLOW 聯系。
需要強調的是，沒有任何保證可以保證所有清洗的有效性和清洗后膜的恢復程度。
超濾膜保存條件：
• 新膜可以在包裝中保存；
• 膜組件應存放在干燥、通風的地方，遠離火源，熱源，避免陽光直射。保存溫度 0 到 40℃；
• 膜組件不允許放置在冷凍的環境中；
• 使用后的超濾膜，需要保持在濕潤條件下；
• 放置或儲存時，為防止細菌在膜內滋生，濕膜需要用抗菌劑處理。超濾膜可以耐通用的殺菌劑和抗菌劑；
• 短暫停用條件時，每日用產出水溶解 2.0ppm 的有效氯沖洗 30～60 分鐘可以抑制細菌滋生；
• 長期保存時，需要在殺菌前徹底清洗膜。殺菌可采用 1％的亞硫酸鈉。
2018-08-06 06:52:15
admin
436
